Dao động ký là gì | Tài liệu hướng dẫn sử dụng máy hiện sóng

Bạn đang cần 1 thiết bị tích hợp nhiều tác dụng quan sát, đo đạc, vẽ hình, … tự động? Tất cả các tác dụng trên đều được tích hợp trong thiết bị máy hiện sóng. Vậy định nghĩa, tác dụng, cấu tạo và cách sử dụng của nó là gì? Bài viết dưới đây sẽ phân phối cho bạn tất cả những thông tin nhưng mà bạn mong muốn.

Máy hiện sóng là gì?

Máy hiện sóng (Oscilloscope) là 1 thiết bị hiển thị dạng sóng, 1 thiết bị vẽ đồ thị điện tử dùng để trình diễn dạng dấu hiệu đầu vào cần quan sát, đấy là dấu hiệu theo dấu hiệu khác hoặc theo thời kì. Bút chạm màn hình của phương tiện là 1 chấm sáng, chuyển di trên màn hình của ống chùm tia điện tử theo quy luật của điện áp đầu vào cần quan sát.

Đối với 1 số máy hiện sóng, ống tia điện tử được thay thế bằng màn hình LCD để hiển thị dấu hiệu

Máy hiện sóng
Máy hiện sóng

Kết cấu

Thiết bị được cấu tạo dễ ợt với các thành phần sau:

  • Màn hình: hiển thị dạng sóng của dấu hiệu
  • Súng điện từ
  • Hệ thống lái ray
  • Ống chùm tia điện tử: đây là bộ phận trung tâm, quan trọng của thiết bị. Nó được cấu tạo từ 1 ống tia điều khiển bằng điện trường với nhiệm vụ hiển thị dạng sóng trên màn hình và là bộ phận điều khiển chính.

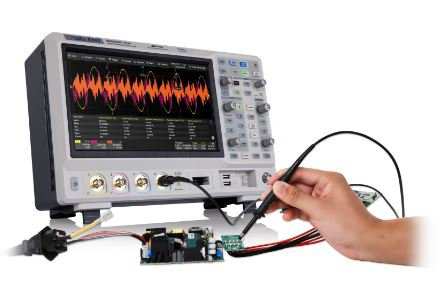

Cấu trúc của một máy hiện sóng
Kết cấu

Đặc thù

Dải tần số hoạt động: bằng với dải tần số truy hỏi

Vận tốc lấy mẫu nhanh: hệ số lấy mẫu gấp 10 lần tần số cao nhất trong khuôn khổ mong muốn.

Bộ nhớ: chỉ chuyên dụng cho máy hiện sóng có bộ nhớ, được tính bằng số điểm của dấu hiệu được ghi trong bộ nhớ.

Hệ số lái tia (dọc) hay còn gọi là độ nhạy, có đơn vị là mV / centimet hoặc milimet / V: là hệ số của mức điện áp đầu vào cho phép tia điện tử chuyển di theo phương thẳng đứng trên màn hình. .

Đường kính màn hình sáng: Chất lượng cao hơn có tức là đường kính màn hình mập hơn, từ 70 tới 150mm

Phân loại

Chúng được phân loại như sau:

  • Máy hiện sóng tần số thấp (dưới 20MHz)
  • Máy hiện sóng tần số cao (100MHx – 500MHz)
  • Máy hiện sóng tần số siêu cao (trên 1GHz)
  • Máy hiện sóng xung
  • Máy hiện sóng 2 tia
  • Máy hiện sóng có bộ nhớ
  • Bộ tạo dao động kỹ thuật số
  • Máy hiện sóng điện tử
Bản vẽ mặt trước của máy
Bản vẽ mặt trước của máy

Sử dụng

Tác dụng của nó được trình bày qua các chức năng thường dùng như

  • Nhìn vào dấu hiệu
  • Đo các tham số cường độ dấu hiệu như
  • Đo điện áp
  • Đo điện
  • Đo công suất
  • Đo tần số, chu kỳ của dấu hiệu
  • Đo thời lượng của dấu hiệu
  • Đo đặc tính biên độ tần số
  • Thiết bị đo vẽ
  • Tự động vẽ và đo lường các đặc tính dấu hiệu
  • Vẽ đồ thị đặc tính của thành phần (Volt-ampe)
  • Bản vẽ tự động

Phần mềm của máy hiện sóng trong các lĩnh vực

Đối với ngành điện tử – viễn thông

Giúp nhận dạng dấu hiệu và tần số, tính toán sự chỉnh sửa tần số, hiển thị dấu hiệu và báo cáo kết quả.

Dùng để phát hiện và đưa ra những sơ sót, mất bất biến, bất định thất thường từ đấy đưa ra các giải pháp giải quyết, tu sửa lỗi nhanh nhất.

Máy hiện sóng trong lĩnh vực điện tử
Trong lĩnh vực điện tử

Đối với ngành giáo dục

Dùng cho trong các đơn vị quản lý có đề xuất về thiết bị đo lường điện, chuyên ngành điện – điện tử.

Bản lĩnh của loại này cao cấp hơn với các tác dụng như nhận dạng như nhận dấu hiệu, phát hiện dấu hiệu nhiễu, nhiễu, đo tham số dòng điện, … Giúp chúng ta dễ tưởng tượng, dễ thực hành, …

Đối với thuốc

Là thiết bị cho phép biến đổi và đo sóng não, điện tâm đồ từ đấy biến thành thiết bị quan trọng trong khám chữa bệnh.

Máy hiện sóng trong lĩnh vực y học
Trong lĩnh vực y khoa

Không những thế chúng còn được sử dụng trong các công tác như bảo dưỡng, tu sửa các thiết bị điện, oto,….

Máy hiện sóng điện tử

Kết cấu

Với cấu trúc rất dễ ợt bao gồm

  • Chuyển ở địa điểm trước hết: máy hiện sóng đa năng thông thường
  • Chuyển sang địa điểm 2: máy hiện sóng có bộ nhớ

Công tác

Lúc điện áp cần quan sát được đưa vào đầu Y của ADC, sau đấy 1 lệnh sẽ được gửi tới ADC và giai đoạn biến đổi sẽ mở đầu, điện áp của dấu hiệu sẽ được số hóa.

Lúc xong xuôi giai đoạn biến đổi, ADC sẽ gửi 1 dấu hiệu tới bộ điều khiển.

Bộ nhớ được nhập liên tục nhiều lần trong ngày nên điểm sáng liên tiếp và hiển thị dạng sóng.

Thuận tiện

  • Có thể dùng để quét dấu hiệu hình ảnh trên màn hình, sử dụng trong ko gian giảm thiểu
  • Bản lĩnh xem lại dữ liệu hình ảnh với vận tốc tự điều chỉnh
  • Hình ảnh hiển thị càng ngày càng tốt hơn
  • Rất dễ ợt để sử dụng
  • Dữ liệu quan sát có thể được lưu trữ và xử lý trực tiếp, thỉnh thoảng dữ liệu sẽ được chuyển sang máy tính lúc kết nối với máy tính.

Thiếu sót

  • Khuôn khổ hoạt động giảm thiểu, chỉ từ 1 tới 190Mhz
  • Tỉ lệ biến đổi ADC thấp
  • Nếu bạn lắp bộ vi xử lý, bộ biến đổi, vận tốc biến đổi sẽ phát triển thành mau lẹ hơn
Máy hiện sóng điện tử
Máy hiện sóng điện tử

Phần kết

Bài viết trên là những thông tin hết sức bổ ích về máy hiện sóng, hi vọng nó sẽ giúp bạn mày mò và biết thêm về dòng thành phầm này để có thể đưa ra tuyển lựa tốt nhất cho mình. Mọi thắc mắc vui lòng liên hệ Đại Dương Corp để được tham vấn vồ vập nhất
